Wygląd zewnętrzny katalizatora i cechy rozpoznawcze
Katalizator z zewnątrz najczęściej wygląda jak metalowa puszka wpięta w rurę wydechową albo wyraźne zgrubienie jej odcinka. W praktyce to jeden z tych elementów, które pod autem łatwo pomylić z tłumikiem środkowym, dopóki nie spojrzy się na detale.
Obudowy mają różne formy: cylindryczne, owalne, czasem spłaszczone, z króćcami wlotu i wylotu o średnicy dopasowanej do reszty układu. Przy nowszych konstrukcjach spotyka się krótsze, bardziej zwarte puszki, a przy starszych autach bywa to większy korpus z dłuższymi stożkowymi przejściami do rury. Różnice w kształcie są duże, ale idea pozostaje ta sama.
Od tłumika katalizator odróżnia osprzęt: często ma wkręcone sondy lambda, czasem dwa punkty pomiarowe przed i za wkładem. Tłumik ma większą objętość i nie ma gwintów pod czujniki w korpusie. Pod autem widać też, że katalizator jest mocniej „techniczny” w detalach, mniej nastawiony na wyciszenie, bardziej na temperaturę.
Na obudowie widać spawy, przetłoczenia i mocowania osłon termicznych. Pojawiają się przebarwienia od pracy w wysokiej temperaturze: pasy żółto-niebieskie, matowy nalot, miejscami przypalone osady. To normalne. Czysty, jasny korpus po latach jazdy jest rzadkością.
Położenie katalizatora w układzie wydechowym

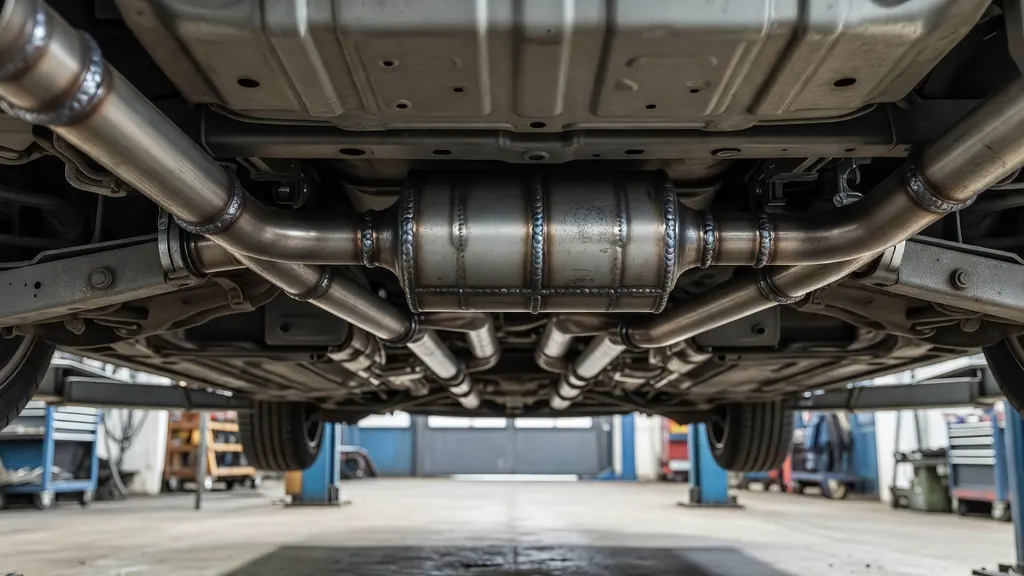

Lokalizacja zależy od konstrukcji auta i rodzaju silnika. Katalizator może siedzieć bardzo blisko silnika, tuż za kolektorem wydechowym, albo dalej pod podłogą, w okolicy rury przedniej. Różnicę widać szczególnie między jednostkami benzynowymi i dieslami oraz między starszymi i nowszymi generacjami tych samych modeli.
Najczęściej spotykany układ w osobówce wygląda tak: kolektor, krótki odcinek rury, katalizator, dalej elastyczne łącze i tłumiki. W wersjach, gdzie katalizator jest „przy silniku”, często tworzy jedną całość z kolektorem lub jest do niego przykręcony kołnierzem. Podłogowy katalizator bywa łatwiejszy do zauważenia na podnośniku, ale potrafi być schowany za osłonami.
O miejscu montażu decyduje temperatura spalin. Im bliżej silnika, tym szybciej katalizator osiąga warunki pracy, więc obudowa potrafi być bardziej kompaktowa, a wkład ustawiony pod kątem szybkiego nagrzewania. Z kolei montaż dalej od silnika bywa prostszy konstrukcyjnie, ale wymaga trzymania temperatury innymi sposobami, a w efekcie pojawiają się większe korpusy albo dodatkowe elementy w linii wydechu.
Różnice położenia w samochodach osobowych i ciężarowych
W ciężarówkach układ wydechowy jest dłuższy, a elementy oczyszczania spalin bywają zebrane w większe moduły montowane na ramie. Katalizator nie musi siedzieć zaraz przy silniku, bo cały zestaw ma swoją zabudowę, osłony i prowadzenie rur.
Dostęp serwisowy bywa lepszy, bo komponenty są przewidziane do wymiany modułowej, ale z zewnątrz nie zawsze widać, co jest czym. Osłony termiczne, puszki i obudowy filtrów tworzą jedną „skrzynię”. Na oględzinach podwozia często dopiero gwinty pod czujniki i tabliczki znamionowe pozwalają złapać punkt odniesienia.
Budowa wewnętrzna widoczna „po przekroju”
Po rozcięciu katalizatora widać stalową obudowę, która ma utrzymać szczelność i ochronić wkład w warunkach wysokiej temperatury i drgań. Korpus pracuje termicznie, więc konstrukcja przewiduje rozszerzalność i mocowanie wkładu tak, aby nie pękał od naprężeń. Właśnie dlatego spawy i łączenia nie są tylko estetyką.

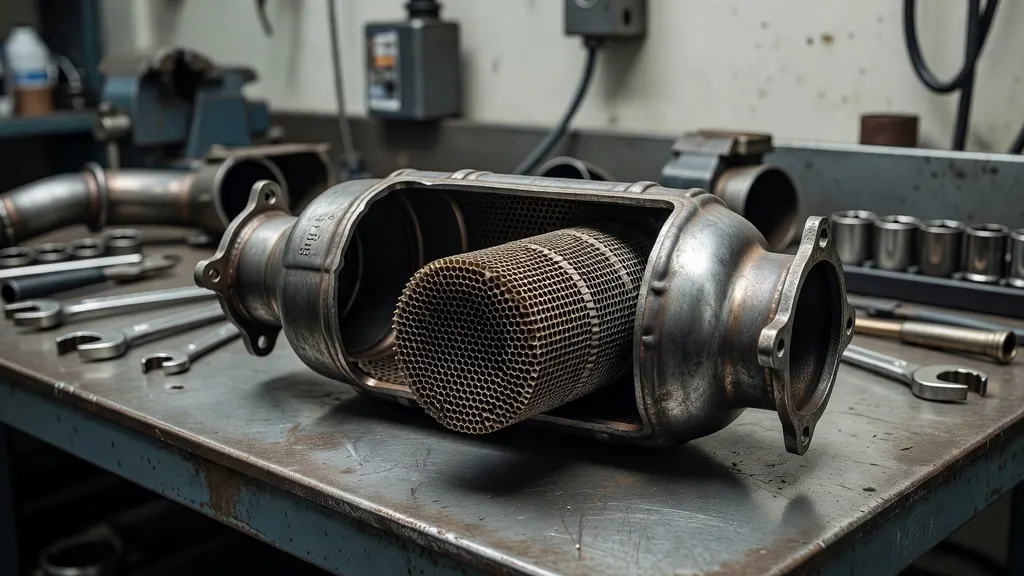

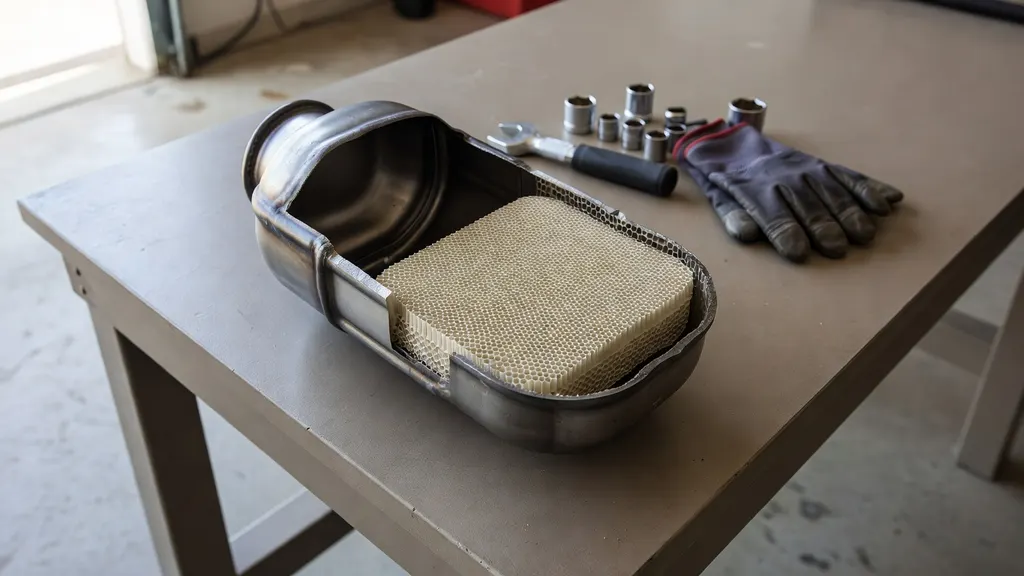

W środku siedzi monolit: ceramiczny albo metalowy. Ma strukturę plastra miodu z setkami wąskich kanałów, które zwiększają powierzchnię kontaktu spalin z powłoką katalityczną. Gdy ktoś widział rozbity wkład, kojarzy go od razu: wygląda jak krucha cegiełka o regularnym rysunku.
Na monolicie znajduje się warstwa pośrednia, tak zwany washcoat. To nośnik, który trzyma właściwą powłokę aktywną i zwiększa powierzchnię roboczą w mikroskali. Sama warstwa katalityczna zawiera metale szlachetne: platynę, pallad i rod. Ich obecność jest jednym z powodów, dla których zużyty katalizator ma wartość w skupie, a nowy element potrafi kosztować wyraźnie więcej niż zwykły odcinek wydechu.
W „pustym” katalizatorze po wyjęciu wkładu zostaje goła puszka, często ze śladami cięcia i ponownego spawania. W sprawnym monolit jest jednolity i równo osadzony, a kanały mają wyraźną geometrię. Po uszkodzeniu wnętrze potrafi wyglądać jak stopiona masa, z zapadniętą strukturą, albo jak rozsypana ceramika, która przemieszcza się w obudowie. Słychać to.
Typy katalizatorów spotykane w samochodach i różnice w wyglądzie
W benzynie dominuje katalizator trójdrożny. Z zewnątrz to puszka z miejscem na sondę lambda przed katalizatorem i często drugą za nim, zależnie od układu diagnostycznego. W wielu autach benzynowych widać też, że element siedzi blisko silnika, bo liczy się szybkie wejście w temperaturę pracy.
W dieslach katalizator jest częścią bardziej rozbudowanego zestawu. Obok niego pracuje filtr cząstek stałych, a w nowszych konstrukcjach także dodatkowe moduły związane z redukcją tlenków azotu. Z perspektywy oględzin pod autem robi się tłoczno: kilka puszek o podobnym wyglądzie, różna średnica rur, więcej czujników temperatury i różnicy ciśnień. W praktyce najłatwiej rozpoznać filtr po masywniejszej obudowie i czujnikach na przewodach, a katalizator po prostszej puszce z sondą i mniejszej liczbie przyłączy.
Różnice między wkładem ceramicznym a metalowym nie zawsze widać bez rozcinania, ale wpływają na masę i odporność. Metalowy monolit bywa lżejszy i bardziej odporny na wstrząsy, ceramiczny jest bardziej kruchy. Z zewnątrz czasem zdradzają je detale producenta i konstrukcja denek obudowy, ale w oględzinach „na aucie” to rzadko jest pewnik.
Coraz częściej spotyka się rozwiązania zintegrowane: katalizator w module z kolektorem albo elementy montowane w linii wydechu jako osobne puszki. Zintegrowany układ wygląda na bardziej zwarty i jest mocno obudowany osłonami termicznymi. Wersja „w linii” ma czytelne wejście i wyjście, jest po prostu wstawiona w rurę.
Oznaczenia, numery i elementy identyfikacyjne na katalizatorze

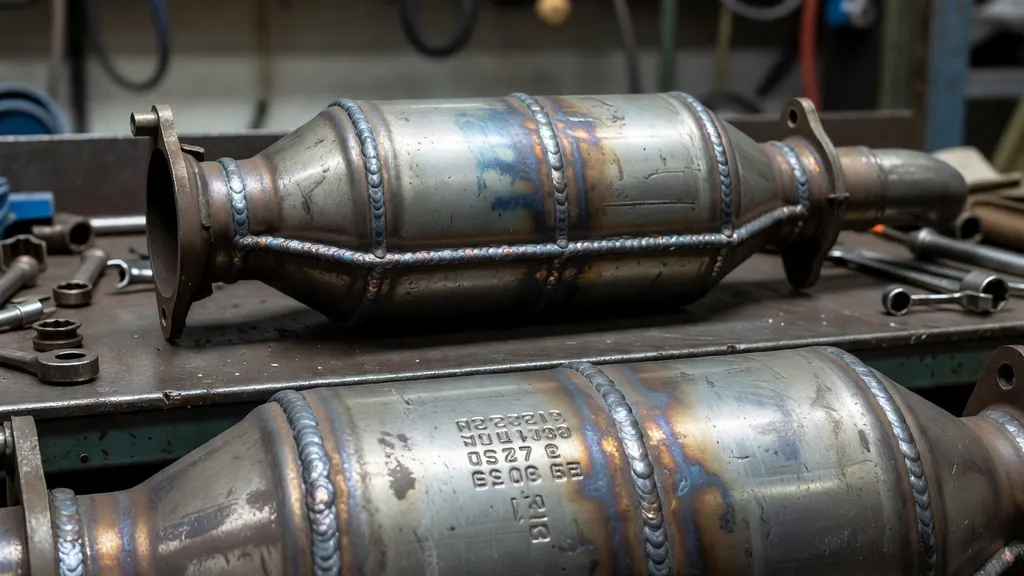

Na katalizatorze potrafią być tabliczki, wytłoczenia na obudowie, grawer laserowy albo znak producenta wybity w metalu. Często oznaczenia znajdują się na boku puszki, na spawie obwodowym albo na króćcu. Bywa też, że są schowane pod osłoną termiczną i widać je dopiero po demontażu osłony.
Wśród informacji pojawiają się numery części, oznaczenia serii produkcyjnej i symbole związane z dopuszczeniami do konkretnego typu pojazdu. W oględzinach to właśnie numer jest najpewniejszym tropem, bo kształt katalizatora bywa podobny między różnymi wersjami silnikowymi. W serwisie zdarza się, że dwa auta z tej samej generacji mają inne katalizatory, mimo identycznie wyglądających puszek pod podłogą.
Odczyt utrudnia korozja, zabrudzenia i położenie pod autem. Po kilku zimach w soli wytłoczenia robią się płytkie, a tabliczki potrafią zniknąć. Widać to szczególnie na autach eksploatowanych w trasie, gdzie cały spód jest „wypiaskowany” nalotem i drobnymi uderzeniami kamieni.
Zmiany wyglądu katalizatora w trakcie eksploatacji i typowe symptomy problemów
Z czasem katalizator łapie naloty i powierzchniową korozję, a obudowa zmienia kolor od temperatury. Przebarwienia same w sobie nie oznaczają awarii. Tak to wygląda po prostu po tysiącach cykli rozgrzewania i stygnięcia.
Gorzej, gdy pojawiają się wgniecenia po uderzeniu w przeszkodę albo po nieudanym podnoszeniu auta. Obudowa może się nie rozszczelnić, a mimo to wkład dostaje po kościach. Monolit nie lubi uderzeń i potrafi pęknąć, nawet jeśli z zewnątrz widać tylko jedną „kulkę” w blasze.
Typowe symptomy związane z wkładem to grzechotanie z okolic wydechu przy dodawaniu gazu i na nierównościach, spadek mocy, wzrost zużycia paliwa i zapalona kontrolka silnika. W warsztacie często zaczyna się od nasłuchu i sprawdzenia parametrów sond, bo dźwięk potrafi być mylący. Widziałem auta, w których podejrzenie padało na tłumik, a winny był rozwarstwiony wkład w puszce bliżej silnika. Prosta rzecz, a potrafi wywrócić diagnostykę.
Zapychanie i przegrzewanie katalizatora jako źródło zmian w pracy i wyglądzie
Katalizator może się zapychać produktami normalnej pracy oczyszczania spalin oraz osadami, które nie powinny się tam znaleźć w dużej ilości. Gdy przepływ spalin spada, rośnie temperatura w obudowie, a wkład dostaje dodatkowe obciążenie. W skrajnych przypadkach monolit się deformuje, kanały się zamykają i układ robi się dławiony. Auto jedzie ciężko. Koniec.
Do typowych przyczyn należą nieprawidłowe spalanie, wypadanie zapłonu, problemy z wtryskiem, olej trafiający do spalin i nieszczelności w dolocie lub wydechu, które rozjeżdżają skład mieszanki i odczyty czujników. Na autostradzie takie rzeczy potrafią wyjść szybciej, bo obciążenie jest stałe i wysokie, a temperatura idzie w górę. W mieście bywa odwrotnie: narasta osad i dopiero dłuższa trasa kończy się przegrzaniem.
W benzynie objawy częściej idą w stronę błędów związanych z pracą sond i składem spalin, w dieslu łatwiej pomylić je z problemami filtra cząstek stałych albo z osprzętem do redukcji emisji. W praktyce jeden symptom potrafi pasować do kilku usterek, a sam wygląd puszki niewiele rozstrzyga bez sprawdzenia przepływu i parametrów pracy.
Katalizator w nowych układach napędowych oraz kwestie bezpieczeństwa i ryzyka kradzieży
Hybrydy nadal mają katalizator, bo silnik spalinowy pracuje w nich normalnie, tylko w innym rytmie. Częste wyłączanie i ponowne uruchamianie zmienia warunki termiczne, a producenci kładą nacisk na szybkie dogrzewanie elementów układu wydechowego. W efekcie katalizator bywa bliżej silnika, a osłony termiczne są bardziej rozbudowane. Pod maską robi się ciaśniej.
Kierunek zmian w motoryzacji to większa złożoność oczyszczania spalin i więcej czujników. W autach z ostatnich lat w jednej linii wydechu potrafi być kilka elementów w puszkach, które na pierwszy rzut oka wyglądają identycznie. Różnice robią króćce, wiązki, przewody pomiarowe i oznaczenia na obudowach.
Katalizatory są też celem kradzieży, bo zawierają metale szlachetne. Ryzyko rośnie tam, gdzie jest duży prześwit i łatwy dostęp od spodu, szczególnie w popularnych modelach, do których pasują schematy szybkiego demontażu. Na parkingach słychać czasem charakterystyczne cięcie. Potem auto odpala i hałas jest natychmiastowy.
Skutki demontażu albo usunięcia katalizatora są techniczne i diagnostyczne: zmienia się praca sond, pojawiają się błędy, rośnie emisja, a układ wydechowy traci zaprojektowaną szczelność i opór przepływu. W oględzinach widać to po świeżych spawach, niepasujących obejmach i „nowej” rurze na tle starego, skorodowanego wydechu. Takie ślady trudno pomylić z fabryką.
